Реле дифференциальное ДЗТ-11/4 УХЛ4 50 Гц ун.компл. (АРТ.204110017 01)

Дифференциальное реле тока с торможением ДЗТ-11/4 арт. 204110017 01 изготавливается по ТУ 16-523.464-74 и предназначено для дифференциальной защиты одной фазы силовых трансформаторов. Время срабатывания реле ДЗТ-11/4 при трехкратном токе срабатывания - не более 0.04 с; при двукратном - 0,05. Коэффициент надежности реле при пятикратном токе срабатывания не менее 1.35, и 1,2 при двукратном токе срабатывания.
Разрывная мощность контактов в цепи постоянного тока с индуктивной нагрузкой (постоянная времени не более 0.005) - 60Вт при напряжении до 250 В или токе не более 2А.
Реле ДЗТ-11/4 имеют по одной тормозной обмотке и обеспечивают торможение от одной группы измерительных трансформаторов тока.

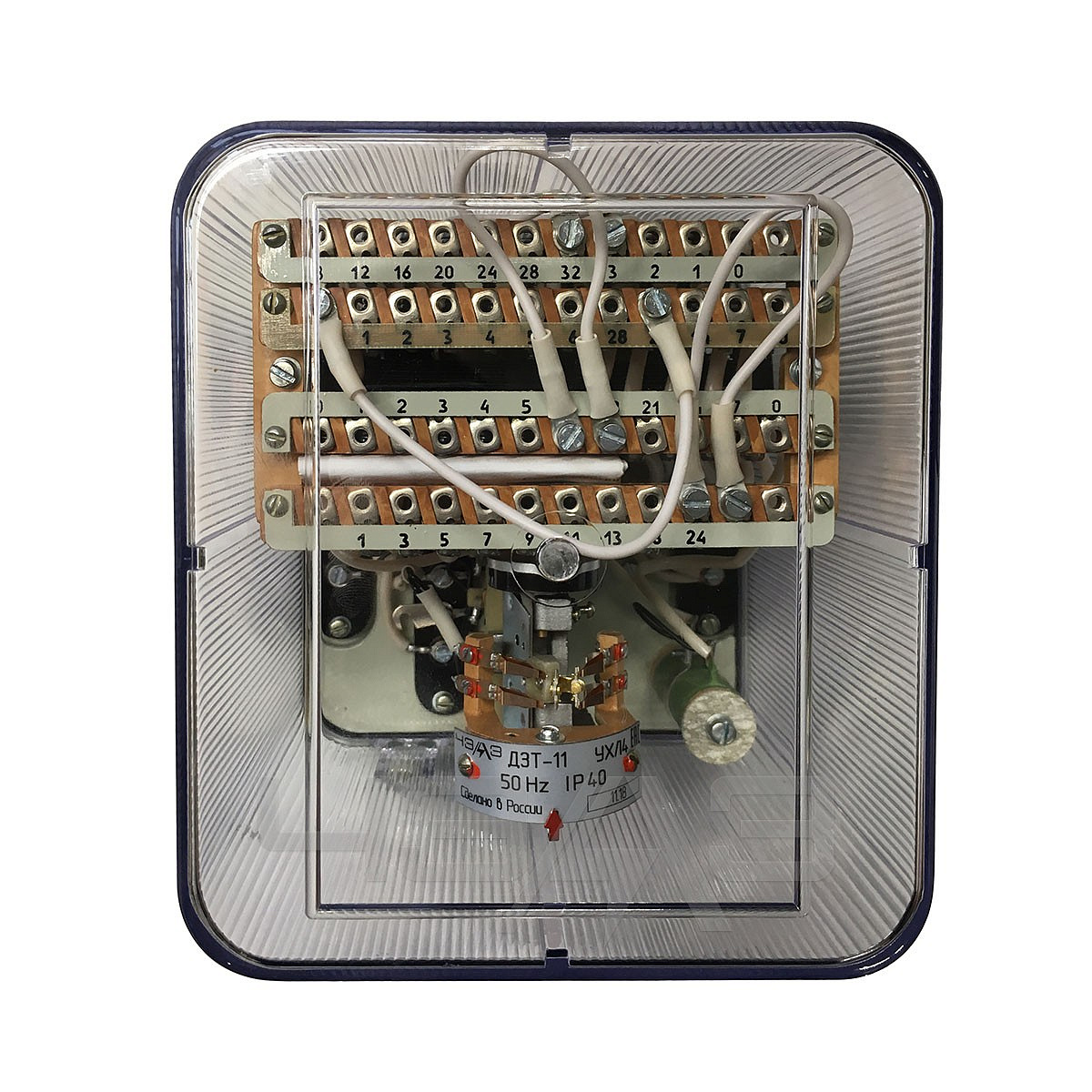

Реле состоит из РТ-40 и промежуточного насыщающего трансформатора тока, которые смонтированы на общем основании и закрыты прозрачным кожухом. Магнитопроводы выполнены трехстержневыми. На среднем стержне магнитопровода находится катушка с рабочей и уравнительной обмоткой. Каждый из насыщающихся трансформаторов реле на крайних стержнях имеет катушки со вторичными и тормозными обмотками. Каждая вторичная обмотка шунтируется регулируемым резистором, а к частям вторичных обмоток всех насыщающихся трансформаторов подключен исполнительный орган (РТ40). Насыщающиеся трансформаторы соединены параллельно.
Климатическое исполнение УХЛ, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 10 до 100 Hz с ускорением 0,25 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14254-2015.
С реле поставляется универсальный комплект присоединения внешних проводников.
