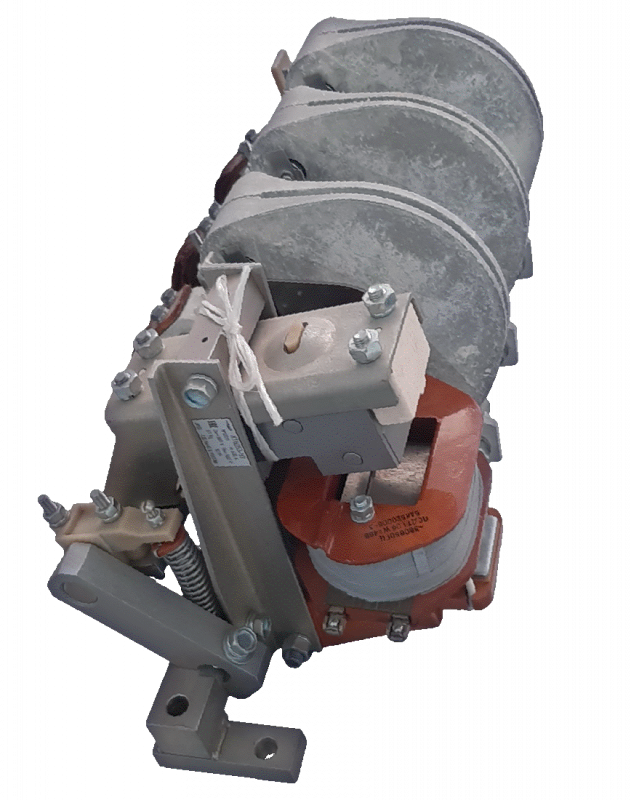

КОНТАКТОРЫ СЕРИИ КТ6000. ЛЕГЕНДА ТЯЖЕЛОЙ ПРОМЫШЛЕННОСТИ.

20.08.2026

Контакторы серии КТ6000. Легенда тяжелой промышленности.

Контакторы серии КТ (в частности, тяжелые контакторы серии КТ-6000: КТ6050 и КТ6060) - это классика советской и постсоветской электротехники. Несмотря на засилье современных модульных контакторов IEC-стандарта, аппараты серии КТ6000 продолжают верой и правдой служить на крупнейших промышленных предприятиях, в горнодобывающей отрасли и на объектах энергетики.

Историческая справка

Разработка серии контакторов общего назначения KT6000 началась в Советском Союзе в 1970-х годах. В то время существовала острая производственная потребность в надежном, удобном в обслуживании и высокомощном оборудовании, способном коммутировать цепи переменного тока напряжением до 660 вольт. Предыдущие модели контакторов, например, KTV и PVE имели такие недостатки, как чрезмерные габариты и недостаточная долговечность при работе в условиях высоких нагрузок.

Серия KT6000 стала результатом масштабной программы стандартизации. Инженеры применили модульную конструкцию, унифицировав системы магнитопроводов, дугогасительные камеры и контактные узлы. Такой подход не только позволил организовать совместное производство на различных предприятиях электротехнической промышленности, но и обеспечил полную взаимозаменяемость отдельных компонентов.

Сегодня контакторы КТ-6000 по-прежнему остаются «рабочими лошадками» там, где важна не компактность, а колоссальная стойкость к перегрузкам, вибрациям и возможность простого ремонта в заводских условиях.

Сравнение с зарубежными аналогами

Электрические параметры

Параметр	КТ6000 (400 А)	Schneider TeSys B (LC1B400)	ABB R (R32, 320 А)	Lenoir CBC 60 (CBC60-400)
Номинальный ток AC-3, А	400	400	320	400
Номинальный ток AC-4, А	~250-300	~160-220 (в зависимости от напряжения)	~200-250 (в зависимости от напряжения)	~220-280 (в зависимости от напряжения)
Макс. рабочее напряжение, В	660	1000	1000	690
Частота включений (макс.), вкл/час	до 1200 (для крановых исполнений)	до 600, спец. версии до 1500	до 800-1200	до 900-1100
Напряжение катушки, В	220/380 AC; 110/220 DC	24-690 AC/DC	24-415 AC/DC	24-230 AC/DC
Пусковая мощность катушки, ВА	~300-400	~250-350	~200-300	~280-360

Механические и монтажные размеры

Параметр	КТ6000 (КТ-6043)	Schneider TeSys B (LC1B400)	ABB R (R32)	Lenoir CBC 60 (CBC60-400)
Габариты (ДхШхВ), мм	500 × 440 × 270	215 × 185 × 175	230 × 190 × 165	225 × 180 × 170
Масса, кг	~45-55	~8-10	~9-11	~8-9
Тип крепления	На плиту/раму, болтовое, межосевые по ГОСТ	На шину/рейку, адаптеры под панель	Рамная конструкция, жёсткое крепление	На монтажную шину/панель
Межосевые расстояния крепёжных отверстий, мм	Специфичные (по чертежу)	Стандартные (IEC/DIN)	Специфичная рама	Стандартные (DIN/IEC)
Ориентация силовых выводов	Под шинную сборку на плите	Болтовые клеммы, вертикальная / горизонтальная ориентация	Болтовые клеммы	Болтовые клеммы

Ресурс и стойкость к нагрузкам

Параметр	КТ6000	TeSys B	ABB R	Lenoir CBC 60
Механическая износостойкость, млн циклов	~1.0	10-20	10-15	10-15
Коммутационная износостойкость (AC-3), тыс. циклов	30-50	150-300	100-250	120-220
Стойкость к ударам, g	15-25 (крановые исполнения)	10-15	15-20 (спец. версии)	12-18
Стойкость к вибрациям, Гц / g	1-100 Гц, 2-5 g	5-100 Гц, 1-3 g	5-100 Гц, 2-4 g	5-100 Гц, 2–3 g
Температура эксплуатации, °C	-40…+55	-25…+70	-25…+60	-25…+60

Дугогашение и обслуживание

Параметр	КТ6000	TeSys B	ABB R	Lenoir CBC 60
Дугогасительная камера	Съёмная (аминопласт/асбестоцемент)	Несъёмная/модульная	Модульная	Модульная
Регулировка контактов (провал/нажатие)	Да (в полевых условиях)	Нет (замена узла)	Нет	Нет
Возможность зачистки контактов	Да	Нет	Нет	Нет
Ресурс камеры (ориентир)	До 50 тыс. коммутаций (с обслуживанием)	До 150–300 тыс. (без обслуживания)	До 200 тыс.	До 250 тыс.

Контакторы AC КТ-6000 серии КТ6050
	КОНТАКТОР КТ6052	Контакторы КТ-6000 серии КТ6050 ТУ 3426-031-00213703-98 с замыкающими главными контактами рассчитаны на номинальное напряжение 380 В переменного тока частоты 50, 60 Гц Режим работы: продолжительный (в обозначении типа индекс «С»), прерывисто-продолжительный (8 ч), повторно-кратковременный (ПВ 40 %), кратковременный Есть модификации КТ-6000 с укороченной рейкой (КТ6053М и КТ6053МС)
	КОНТАКТОР КТ6052С
	КОНТАКТОР КТ6053
	КОНТАКТОР КТ6053М
	КОНТАКТОР КТ6053МС
	КОНТАКТОР КТ6053С
	КОНТАКТОР КТ6054
	КОНТАКТОР КТ6054С
	КОНТАКТОР КТ6055
	КОНТАКТОР КТ6055С
Контакторы AC КТ-6000 серии КТ6050/2
	КОНТАКТОР КТ6052/2	Контакторы КТ-6000 серии КТ6050/2 ТУ 3426-031-00213703-98 с замыкающими главными контактами и защелкивающим механизмом рассчитаны для работы в электрических цепях напряжением до 380 В переменного тока частоты 50, 60 Гц и предназначены, главным образом, для продолжительного режима работы при временном или длительном отсутствии напряжения в цепи питания катушки
	КОНТАКТОР КТ6053/2
Контакторы AC КТ-6000 серии КТ6060
	КОНТАКТОР КТ6062	Контакторы КТ-6000 серии КТ6060 ТУ 3426-031-00213703-98 с замыкающими главными контактами предназначены для коммутации электрических цепей с номинальным напряжением до 400 В частоты 50 и 60 Гц
	КОНТАКТОР КТ6063
Контакторы AC КТ-6000 серии КТ6060/2
	КОНТАКТОР КТ6062/2	Контакторы КТ-6000 серии КТ6060/2 ТУ 3426-031-00213703-98 с замыкающими главными контактами и с защелкивающим механизмом рассчитаны для работы в электрических цепях напряжением до 380 В переменного тока частоты 50, 60 Гц и предназначены, главным образом, для продолжительного режима работы при отсутствии напряжения в цепи питания катушки.
	КОНТАКТОР КТ6063/2

Устройство и конструкция

Контакторы КТ6050/КТ6060 строятся по классической, проверенной десятилетиями схеме серии КТ6000. Как изначально и проектировалось, конструкция контакторов серии КТ6000 продиктована необходимостью гасить мощные электрические дуги и выдерживать механические удары.

• Моноблочная конструкция на металлической рейке и с поворотным якорем. Базовой деталью КТ6050 и КТ6060 служит металлическая рейка. На ней смонтированы неподвижная часть электромагнита с втягивающей катушкой, неподвижные контакты с дугогасительным устройством и блок-контакты вспомогательной цепи. Подвижная система (якорь электромагнита и подвижные контакты) установлена на отдельном металлическом валу. Вал вращается на цапфах, которые закреплены на стойках, тоже смонтированных на рейке. Такая схема даёт жёсткую основу и упрощает монтаж.

• Поворотный якорь. Подвижная часть КТ6050 и КТ6060 не ходит поступательно, а поворачивается вокруг оси вала. При подаче напряжения на катушку электромагнит создаёт магнитный поток, якорь поворачивается и через механическую связь перемещает подвижные контакты, замыкая или размыкая цепь.

• Электромагнитное гашение дуги. Чтобы при размыкании мощных контактов КТ6050/КТ6060 дуга не разрушала аппарат, здесь используют электромагнитный способ. Дугогасительная система включает дугогасительную катушку, магнитопровод, «рога», неподвижный контакт и дугогасительную камеру с узкой щелью. Магнитное поле помогает растянуть и направить дугу в камеру, где она быстро гаснет.

• Гибкость вспомогательных контактов. Конструкция вспомогательных контактов КТ6050 и КТ6060 продумана для адаптации под схему. Неподвижные контакты в блоке выполнены съёмными, а траверса с контактными мостиками - подвижной. Конструкция блок-контактов позволяет переставлять их: замыкающие можно сделать размыкающими и наоборот. Это даёт возможность собирать разные комбинации (например, 1 размыкающий и 3 замыкающих или 4 замыкающих) прямо при монтаже.

• Универсальное присоединение внешних проводников. К силовым зажимам КТ6050 и КТ6060 можно подключать как провода, так и шины.

• Варианты установки. Контакторы КТ6050 и КТ6060 можно монтировать как на металлические рейки, так и на изоляционные плиты. Для установки на плиту в комплект входят дистанционные колодки.

• Детали, повышающие надёжность. В конструкции КТ6050/КТ6060 есть решения для компенсации люфтов и регулировки. Например, самоустанавливающийся якорь и сердечник амортизированы теплостойкой резиной. Нижний керн сердечника не имеет короткозамкнутого витка, поэтому якорь поджимается к нему пружиной. Величину провала и нажатие нижних кернов можно регулировать, подкладывая шайбы под планку крепления сердечника

Нормативная база и условия эксплуатации

Контакторы КТ-6000 выпускаются АО ЧЭАЗ по ТУ 3426‑031‑00213703‑98 и соответствуют требованиям ГОСТ Р 50030.4.1 (МЭК 60947‑4‑1) в части базовых параметров коммутации и испытаний на износостойкость.
Климатическое исполнение аппаратов У3 по ГОСТ 15150: они рассчитаны на эксплуатацию при температуре от -40 до +40 °C, относительной влажности до 80% при +25 °C и высоте над уровнем моря до 1000 м. Это делает их пригодными для установки в неотапливаемых цехах, на открытых распределительных устройствах под навесом и в шахтных распредпунктах.
По стойкости к внешним механическим воздействиям контакторы соответствуют группе М3 по ГОСТ 17516.1: они выдерживают вибрацию частотой 25 Гц с ускорением 0,7g и одиночные удары с ускорением до 3g. Такие параметры подтверждены типовыми испытаниями и объясняют широкое применение серии в крановом хозяйстве и на подвижных составах.
Требования к размещению: аппараты должны устанавливаться в закрытых оболочках со степенью защиты не ниже IP54, так как конструкция открытая и не рассчитана на прямое попадание влаги и крупной пыли. При монтаже важно обеспечить жёсткое крепление на ровной поверхности, так как перекосы рейки приводят к заклиниванию вала и неравномерному износу контактов.
Совместимость по габаритам и присоединительным размерам позволяет устанавливать КТ6000 взамен старых серий (КТВ, ПВЕ) без доработки посадочных мест. Однако при замене на современные контакторы требуется адаптация схемы управления и силовых шин из‑за отличий в компоновке и характеристиках вспомогательных контактов.

Применяемость

В отличие от контакторов в пластиковых корпусах, контакторы КТ6050/КТ6060 созданы для суровых условий.

1. Горнодобывающая промышленность и шахты: Благодаря своей надежности, КТ6050 и КТ6060 массово применяются в стационарных и передвижных пускателях (в том числе во взрывобезопасных оболочках). Они отлично держат провалы напряжения и грязную среду. Версии с индексом «Б» массово применяются в пускателях для коммутации конвейеров, вентиляторов и насосов в шахтах.

2. Металлургия и тяжелое машиностроение: Коммутация мощных асинхронных двигателей прокатных станов, конвейеров, дробилок и мельниц.

3. Крановое хозяйство: КТ6050 и КТ6060 используются в контроллерах и панелях управления мостовых и башенных кранов. Высокий механический ресурс позволяет им выдерживать тысячи циклов включений в час.

4. Системы АВР (Автоматический ввод резерва): версии КТ6050 и КТ6060 с индексом «/2» (с защелкой) идеальны для схем АВР, так как позволяют зафиксировать контактор во включенном состоянии без постоянного потребления тока катушкой, исключая ее перегрев при длительных простоях.

5. Насосные станции и ЖКХ: Пуск и защита мощных водяных насос.

Преимущества и недостатки

Плюсы:

• Ремонтопригодность: Это главное преимущество КТ6050 и КТ6060. Контакт можно зачистить, пружину поджать, катушку перемотать или заменить, дугогасительную камеру снять и продуть. Современные контакторы при износе чаще всего идут под замену целиком.
• Высокая стойкость к КЗ: Усиленная конструкция и мощные дугогасительные камеры позволяют аппарату «пережить» короткие замыкания без сваривания главных полюсов.
• Наличие спец. исполнений КТ6050/КТ6060.
• Устойчивость к вибрациям и ударам: за счёт жёсткой моноблочной рамы и поворотного механизма аппараты сохраняют работоспособность даже при значительных механических воздействиях, характерных для шахт и металлургических цехов.
• Долговечность: многие заводы десятилетиями хранят запасы запчастей и типовых узлов, что делает эксплуатацию аппаратов экономически предсказуемой.

Минусы:

• Габариты и вес: Аппараты тяжелые и занимают много места.
• Открытая конструкция: Базовые требуют установки в шкафы с IP54 и выше.
• Акустический шум: Базовые версии издают характерный низкочастотный гул при включении.
• Необходимость регулярного обслуживания: в отличие от необслуживаемых контакторов, реечные контакторы серии КТ6000 требуют периодической регулировки и чистки.

Эксплуатация и обслуживание

Для электриков, обслуживающих оборудование с контакторами КТ6050 / КТ6060, важно помнить о регламентных работах:

• Контроль нажатия контактов: По мере износа серебряных напаек провал главных контактов уменьшается. Его необходимо регулировать подгибанием пружин, иначе контакты начнут греться.

• Осмотр дугогасительных камер: При тяжелых режимах (АС-4) решетки могут выгорать. Работа без дугогасительной камеры запрещена - это приведет к междуфазному КЗ.

•  Чистка магнитопровода: Попадание масляной пыли или металлической стружки на торцы якоря и сердечника приведет к тому, что контактор не сомкнется или будет сильно гудеть и греться.

• Проверка возвратных пружин: ослабление пружин приводит к увеличению времени срабатывания и повышенному износу контактов.
  Контроль состояния блок‑контактов: износ мостиков и подгорание контактов вспомогательных цепей могут вызывать сбои в логике управления.

Типичные неисправности и способы их устранения

• Контактор не включается: чаще всего причина в обрыве катушки, сильном загрязнении магнитопровода или заклинивании вала. Проверяют сопротивление катушки и свободное вращение вала, очищают торцы сердечника.
• Сильный гул и вибрация указывают на неплотное прилегание якоря к сердечнику в результате загрязнения, скола, износа амортизаторов, либо на неисправность короткозамкнутого витка.
• Подгорание и сваривание главных контактов - это следствие перегрузки, плохого нажатия или износа дугогасительной системы. Требуется зачистка или замена контактов и проверка камер.
• Неисправность блок‑контактов: проявляется в ложных срабатываниях схемы управления. Проверяют состояние мостиков, пружин и регулируют ход траверсы.

Контакторы серий КТ6050 и КТ6060 (и их многочисленные модификации с индексами С, М, МС, /2) - это эталон советской инженерной школы. Они могут быть не самыми эстетичными или компактными, но их способность работать в режиме «включил и забыл» в самых грязных и тяжелых условиях обеспечивает им пожизненную прописку в тяжелой промышленности.
