Реле повторного включения типа РПВ предназначены для применения в схемах трёхфазного автоматического повторного включения (АПВ): однократного действия (типа РПВ-01) и двукратного действия (типа РПВ-02, РПВ-02М)

Эти реле были заложены в проекты многих организаций России и до сих пор надёжно выполняют свои функции в шкафах и панелях РЗА. При техническом обслуживании комплексов РЗА на станциях и подстанциях регулярно возникает необходимость замены реле, отработавших свой ресурс, что поддерживает устойчивый спрос на изделия типа РПВ и диктует необходимость их дальнейшего выпуска с сохранением заложенных в проектах параметров и габаритов.

Однако современные реалии производства вносят свои коррективы. В связи со снятием с производства ряда комплектующих изделий, производителям приходится искать аналоги и адаптировать схемы. Часто такие изменения влекут за собой необходимость корректировки печатных плат и изменения трассировки проводников, что напрямую влияет на увеличение стоимости из-за затрат на технологическую подготовку производства. Кроме того, любая замена комплектующих изделий (ПКИ) требует проведения полного цикла типовых испытаний.

Особую остроту эта проблема, в частности, приобрела для реле РПВ-02, в схеме которого применялась микросхема К176ИЕ5. Поиски её прямого аналога не увенчались успехом: прямых аналогов для всей серии (К176) нет, хоть сама микросхема и простая, состоит из генератора и 15 разрядного делителя частоты. Микросхема К176ИЕ5 представляет собой 15-разрядный двоичный счётчик-делитель частоты, разработанный для работы в составе таймеров и программаторов. Реле РПВ-02 при этом выполнено в унифицированном корпусе «Сура» II габарита несъёмного исполнения, что является одной из его ключевых отличительных особенностей.

Для решения этой задачи было принято стратегическое решение: переработать схему реле РПВ-02 на основе схемы модернизированного реле типа РПВ-02М, которое изначально выпускалось в корпусе «Сура» I габарита. Главным условием при этом стало полное сохранение габаритных размеров и электрической схемы подключения оригинального РПВ-02.

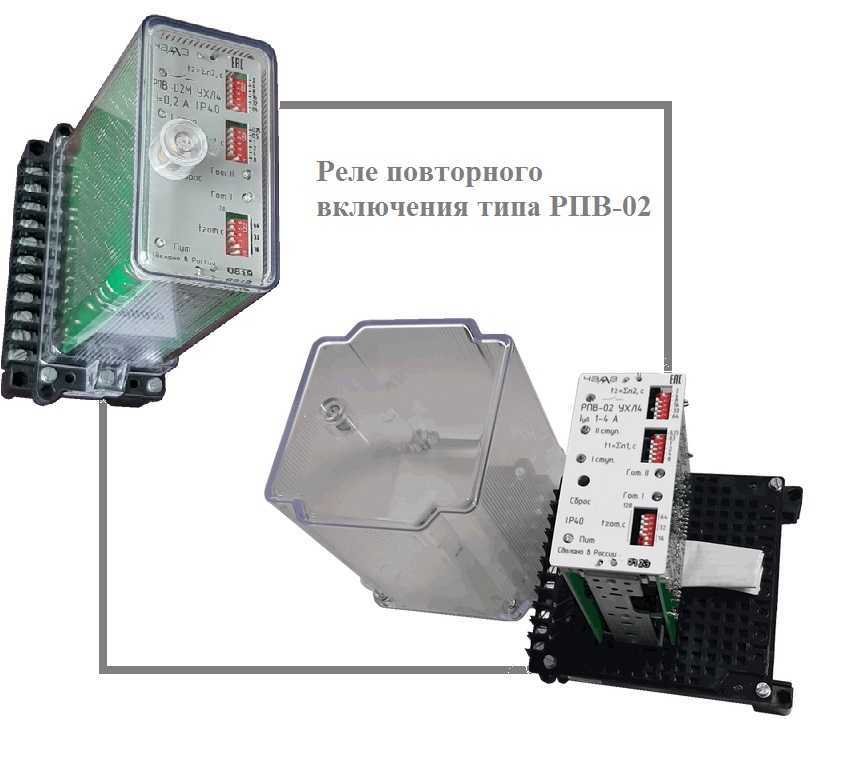

Проведённые работы по унификации сборочных узлов позволили использовать в РПВ-02, с унифицированным корпусом «Сура» II габарита, печатные платы от модернизированного РПВ-02М которое выпускается корпусе «Сура» I габарита. Этот подход принёс значительные преимущества:

• Снижение затрат на изготовление плат за счёт увеличения их серийности.
• Отказ от редко используемых плат, что уменьшает их ассортимент на производстве.
• Сокращение сроков изготовления сборочных узлов и снижение их трудоёмкости.

Важно отметить, что унификация затронула и внешний вид: в обоих реле унифицирована лицевая табличка. Это значительно упрощает и процесс проверки: применяется единый контрольный пульт и испытательный стенд, разработанные для РПВ-02М.

Ключевым преимуществом унифицированного реле является не только решение проблемы с комплектующими, но и то, что оно обладает улучшенными показателями по электромагнитной совместимости (ЭМС) по сравнению с предыдущими версиями. Это обеспечивает его надёжную работу в условиях современных энергообъектов с высоким уровнем электромагнитных помех.

Таким образом, благодаря проведённой унификации, реле РПВ-02 продолжает выпускаться, полностью сохраняя свою функциональность и совместимость с существующими проектами, одновременно получая преимущества современной элементной базы и улучшенные эксплуатационные характеристики.
